グリース定量供給装置

定量弁 ACVシリーズ

定量弁 ACVシリーズ

抜群の精度

  1. 温度・粘度などの条件に影響を受けない画期的な定量供給装置が誕生しました 。
  2. 一定量潤滑剤を確実に塗布又は供給する装置で、使用する定量弁の種類によりACVとCVMの2シリーズがあります。また使用流体や用途に適したタイプをお選びいただけます。
  3. 定量弁はプランジャ(容積計量)方式を採用しておりますので、使用材料の粘度に影響されることなく吐出量を微量まで正確に調整できます。
  4. 作動はエアー圧力によって確実に行われます。また、サクションバック機能がありますので、流体の後誰の心配がありません。

概要

この定量弁は、すべてエアーの圧力で作動しています。使用する流体を高い圧力で加圧供給する必要はありません。
粘度の低い流体の場合は、供給ポンプは不要となります。しかし、粘度の高い流体の場合は、供給ポンプ(ACG-020orACG-011FK)または圧力タンクを使用してください。

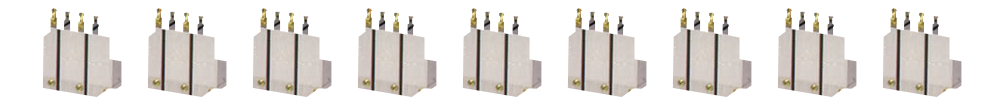

この定量弁はマニホールド方式での使用も可能となっております。ブロックプレートを使用することにより、吐出口数を簡単に増減することができます。

システム構成図

定量弁 ACVシリーズ システム構成図
